پچ پنل شبکه

پچ پنل راه حل آشفتگی کابل‌ها

تصور کنید وارد اتاق سرور یا گوشه‌ای از دفتر کار خود می‌شوید و با انبوهی از کابل‌های درهم‌پیچیده و بی‌نظم مواجه می‌شوید. این آشفتگی فقط یک مشکل ظاهری نیست؛ بلکه منشأ بسیاری از قطعی‌های مکرر، عیب‌یابی‌های طاقت‌فرسا و مشکلات مدیریتی در شبکه است. هر بار که نیاز به افزودن یک دستگاه جدید یا تغییر یک اتصال دارید، باید در میان این کلاف سردرگم به دنبال کابل درست بگردید و اینجاست که یک اشتباه کوچک می‌تواند کل شبکه را مختل کند. پچ پنل راه‌حلی نهایی برای مدیریت مرکزی و سازماندهی کابل‌هاست. پچ پنل با ایجاد یک نقطه اتصال متمرکز، نظم، کارایی و انعطاف‌پذیری بی‌نظیری را به هر شبکه‌ای، از یک دفتر کوچک گرفته تا یک دیتاسنتر بزرگ، هدیه می‌دهد. هدف این مقاله، ارائه یک راهنمای کامل و کاربردی برای شناخت انواع پچ پنل و انتخاب بهترین گزینه متناسب با نیازهای شماست.

پچ پنل چیست و چرا تا این حد اهمیت دارد؟

برای ساخت یک زیرساخت شبکه پایدار، اولین قدم درک ماهیت و کاربرد پچ پنل است. بسیاری از افراد هنگام برنامه‌ریزی برای خرید تجهیزات پسیو شبکه اهمیت این قطعه را نادیده می‌گیرند، اما شناخت ارزش واقعی آن، دیدگاه شما را نسبت به مدیریت شبکه کاملاً متحول خواهد کرد. به زبان ساده، پچ پنل یک تابلوی اتصال مرکزی است که تمام کابل‌های شبکه که از نقاط مختلف ساختمان و از پریز شبکه کیستون روی دیوار کشیده شده‌اند، در یک نقطه مشخص جمع‌آوری و مدیریت می‌شوند. این مفهوم از گذشته و از استودیوهای تلفن و رادیو الهام گرفته شده است، جایی که اپراتورها با استفاده از کابل‌های کوتاه پچ کورد، اتصالات را به سرعت تغییر می‌دادند. در شبکه‌های مدرن نیز، پچ پنل همین نقش مهم را ایفا می‌کند.

• سازماندهی و مدیریت آسان کابل‌ها یکی از اصلی‌ترین مزایای پچ پنل است. با متمرکز کردن تمام کابل‌های ورودی در یک مکان، می‌توانید هر پورت را به دقت برچسب‌گذاری کنید. این کار شناسایی سریع هر کابل و عیب‌یابی را از یک فرآیند چند ساعته به کاری چند دقیقه‌ای تبدیل می‌کند. دیگر نیازی به دنبال کردن کابل‌ها در سقف کاذب یا کف اتاق نخواهد بود.
• انعطاف‌پذیری بی‌نظیر مزیت کلیدی دیگری است. فرض کنید می‌خواهید کامپیوتر یک کارمند را به یک پورت دیگر در سوئیچ متصل کنید یا یک دستگاه جدید به شبکه اضافه نمایید. بدون پچ پنل، باید کابل‌کشی اصلی و دائمی شبکه را دستکاری کنید. اما با وجود پچ پنل، کافی است با خرید کابل پچ کورد کوتاه و جابجایی آن از یک پورت به پورت دیگر، اتصال را تغییر دهید. این قابلیت، تغییرات و توسعه شبکه را به طرز چشمگیری ساده و سریع می‌کند.
• کاهش هزینه‌ها و افزایش عمر تجهیزات از دیگر نتایج هوشمندانه استفاده از پچ پنل است. پورت‌های تجهیزات گران‌قیمتی مانند سوئیچ‌ها و روترها، به دلیل اتصال و قطع مکرر کابل‌ها، در معرض فرسودگی و آسیب فیزیکی قرار دارند. پچ پنل به عنوان یک واسط عمل کرده و این فشار را از روی تجهیزات اصلی برمی‌دارد. استفاده از پچ کوردهای کوتاه‌تر و ارزان‌تر برای اتصال پچ پنل به سوئیچ، در درازمدت هزینه‌های نگهداری و تعویض تجهیزات را به شکل قابل توجهی کاهش می‌دهد.
• عیب‌یابی سریع و کاهش قطعی شبکه تأثیر مستقیم بر بهره‌وری کسب‌وکار دارد. با برچسب‌گذاری صحیح پورت‌ها، مدیران شبکه می‌توانند مسیر هر اتصال را به راحتی ردیابی کنند. اگر کاربری از قطعی شبکه شکایت کند، اولین قدم بررسی چراغ‌های سوئیچ و تست اتصال از پچ پنل است. این رویکرد ساختاریافته، زمان قطعی را به حداقل می‌رساند و از اختلال در فرآیندهای کاری جلوگیری می‌کند.

در واقع، پچ پنل ستون فقرات یک کابل‌کشی ساخت‌یافته است؛ شاید در نگاه اول ضروری به نظر نرسد، اما نبود آن در شبکه‌های متوسط و بزرگ، مدیریت شبکه را به یک کار طاقت‌فرسا تبدیل می‌کند. حال که با اهمیت پچ پنل آشنا شدیم، بیایید یکی از رایج‌ترین ابهامات را برطرف کنیم: تفاوت پچ پنل و سوئیچ چیست؟

تفاوت سوئیچ و پچ پنل

بسیاری از افراد تازه‌کار، پچ پنل و سوئیچ را با هم اشتباه می‌گیرند، در حالی که این دو دستگاه نقش‌های کاملاً متفاوتی در یک شبکه ایفا می‌کنند. درک این تفاوت برای طراحی یک زیرساخت صحیح ضروری است.

1. پچ پنل یک دستگاه پسیو یا غیرفعال است. این یعنی هیچ‌گونه هوش، پردازش یا تغذیه برقی ندارد. وظیفه آن صرفاً ایجاد یک نقطه اتصال منظم و مدیریت فیزیکی کابل‌هاست. پچ پنل مانند یک تابلوی اعلانات است که کابل‌ها روی آن سنجاق می‌شوند تا همه چیز مرتب و در دسترس باشد. این دستگاه داده‌ها را نمی‌خواند، هدایت نمی‌کند و هیچ تأثیری بر ترافیک شبکه ندارد.
2. در مقابل، سوئیچ یک دستگاه اکتیو یا فعال است. سوئیچ مغز متفکر جریان ترافیک در شبکه محلی شماست. این دستگاه بسته‌های داده را دریافت می‌کند، آدرس مقصد آن‌ها را می‌خواند و آن‌ها را به‌طور هوشمندانه فقط به پورت دستگاه مورد نظر ارسال می‌کند. سوئیچ برای کار کردن به برق نیاز دارد و نقش بسیار مهمی در مدیریت و هدایت داده‌ها ایفا می‌کند؛ بنابراین اگر قصد توسعه شبکه را دارید، در کنار پچ پنل، بررسی گزینه‌های خرید سوئیچ شبکه نیز ضروری است.

برای درک بهتر، این سناریو را در نظر بگیرید: یک کابل شبکه از پریز روی دیوار اتاق شما کشیده می‌شود. این کابل به پشت رک سرور رفته و به یکی از پورت‌های پشتی پچ پنل ترمینیت می‌شود. سپس یک کابل شبکه کوتاه از پورت جلویی همان شماره در پچ پنل، به یکی از پورت‌های سوئیچ متصل می‌گردد. به این ترتیب، پچ پنل نقش یک واسط منظم‌کننده و مدیریتی بین کاربر نهایی و تجهیزات اصلی شبکه (سوئیچ) را بازی می‌کند. به طور خلاصه:

• پچ پنل: سازمان‌دهی و مدیریت کابل‌ها.
• سوئیچ: اتصال دستگاه‌ها و هدایت هوشمند ترافیک داده.

اکنون که این تفاوت اساسی را درک کردیم، آماده‌ایم تا به دنیای متنوع پچ پنل‌ها قدم بگذاریم.

انواع پچ پنل

پچ پنل‌ها بر اساس فاکتورهای مختلفی دسته‌بندی می‌شوند و انتخاب نوع مناسب، به نیازهای خاص هر شبکه، محیط نصب و بودجه شما بستگی دارد. آشنایی با این دسته‌بندی‌ها به شما کمک می‌کند تا با دیدی باز، بهترین تصمیم را برای زیرساخت شبکه خود بگیرید.

1. از نظر بارگذاری کیستون

• پچ پنل Loaded (از پیش بارگذاری شده): این نوع پچ پنل به همراه کیستون‌های نصب شده از کارخانه عرضه می‌شود. مزیت اصلی آن، نصب سریع و آسان است، زیرا نیازی به نصب جداگانه کیستون‌ها ندارید. این مدل برای پروژه‌های کوچک و سریع که نیاز به سفارشی‌سازی ندارند، گزینه‌ای ایده‌آل است. با این حال، عیب بزرگ آن عدم انعطاف‌پذیری است. اگر یکی از پورت‌ها خراب شود، تعمیر یا تعویض آن دشوار بوده و گاهی ممکن است مجبور به تعویض کل پنل شوید.
• پچ پنل Unloaded: این مدل در واقع یک پنل فلزی خالی با شیارهای استاندارد است که به شما اجازه می‌دهد کیستون‌های دلخواه خود را در آن نصب کنید. این ویژگی انعطاف‌پذیری فوق‌العاده‌ای به شما می‌دهد و به همین دلیل به آن پنل ماژولار نیز می‌گویند. برای مثال، می‌توانید ترکیبی از کیستون‌های شبکه (Cat6)، فیبر نوری (LC) و حتی HDMI را در یک پنل واحد داشته باشید. اگر زیرساخت شما مبتنی بر فیبر است، استعلام قیمت پچ پنل فیبر نوری را در اولویت قرار دهید. اگر یک پورت خراب شود، به راحتی می‌توانید فقط همان کیستون را تعویض کنید. به همین دلیل، پچ پنل Unloaded انتخاب حرفه‌ای‌ها برای دیتاسنترها و محیط‌های چندرسانه‌ای است که نیاز به سفارشی‌سازی و توسعه در آینده دارند.

2. بر اساس روش اتصال

• پچ پنل پانچ شدنی: این مدل سنتی‌ترین نوع پچ پنل است. در پشت این پنل، بلوک‌های IDC قرار دارند که سیم‌های کابل شبکه با استفاده از یک ابزار مخصوص به نام آچار پانچ در آن‌ها ترمینیت می‌شوند. این روش به دلیل ایجاد یک اتصال فیزیکی پایدار و مطمئن، برای پایداری سیگنال در کابل‌کشی‌های ساخت‌یافته بزرگ و دیتاسنترها شهرت دارد.
• پچ پنل کوپلر: این مدل یک جایگزین مدرن و بدون نیاز به ابزار است. در هر دو سمت جلو و پشت پنل، پورت‌های استاندارد RJ45 قرار دارد. برای نصب، کافی است کابل‌های شبکه را که از قبل سوکت‌زنی شده‌اند به پورت‌های پشتی متصل کنید. این روش به شدت در زمان نصب صرفه‌جویی می‌کند و برای شبکه‌های کوچک، دفاتر خانگی یا راه‌اندازی‌های موقت که سرعت عمل اهمیت دارد، ایده‌آل است.

3. از نظر محافظت در برابر نویز

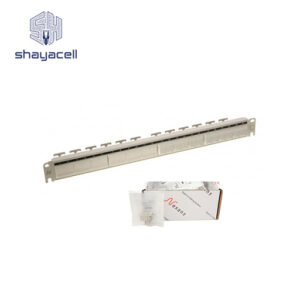

• پچ پنل UTP: این پچ پنل برای محیط‌های استاندارد اداری و خانگی که تداخل الکترومغناطیسی یا نویز کمی دارند، کاملاً کافی و اقتصادی است. در این محیط‌ها، کابل‌های برق فشار قوی یا ماشین‌آلات صنعتی وجود ندارد.

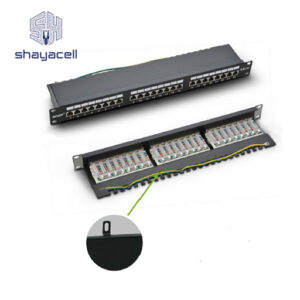

• پچ پنل شیلددار: در این نوع، قطعات داخلی مانند کیستون‌ها و مدارهای چاپی دارای یک لایه محافظ فلزی هستند تا از نفوذ نویز و تداخل الکترومغناطیسی و فرکانس رادیویی جلوگیری کنند. استفاده از آن در محیط‌های صنعتی، کارخانه‌ها، بیمارستان‌ها یا هر مکانی که کابل‌های شبکه از کنار کابل‌های برق فشار قوی، موتورهای الکتریکی یا فرستنده‌های رادیویی عبور می‌کنند، ضروری است. این شیلد از کیفیت سیگنال محافظت کرده و از افت سرعت و قطعی شبکه جلوگیری می‌کند.

4. از نظر سازگاری با کابل

پچ پنل‌ها نیز مانند کابل‌های شبکه، دارای دسته‌بندی‌های مختلفی هستند که سرعت انتقال داده را مشخص می‌کنند. رایج‌ترین دسته‌بندی‌ها عبارت‌اند از: Cat5e، Cat6 و Cat6a. در شبکه‌های کامپیوتری وجود دارد: سرعت نهایی شبکه شما به اندازه ضعیف‌ترین قطعه در مسیر است. بنابراین، هنگام محاسبه قیمت کابل شبکه متری و انتخاب آن، دقت کنید که دسته‌بندی آن با پچ پنل، کیستون‌ها و پچ کوردها هماهنگ باشد تا به حداکثر کارایی دست یابید.

5. از نظر شکل ظاهری

• پچ پنل صاف: این مدل، استانداردترین و رایج‌ترین نوع پچ پنل است. طراحی صاف آن برای نصب در رک‌های استاندارد مناسب است، اما برای مدیریت منظم کابل‌ها و جلوگیری از فشار روی پورت‌ها، معمولاً به یک مدیریت‌کننده کابل افقی در بالا یا پایین خود نیاز دارد. در این شرایط خرید تجهیزات رک تکمیلی برای نظم‌دهی بهتر پیشنهاد می‌شود.
• پچ پنل زاویه‌دار: طراحی هوشمندانه و زاویه‌ای این مدل، به هدایت مستقیم پچ کوردها به طرفین رک و به سمت مدیریت‌کننده‌های کابل عمودی کمک می‌کند. این ویژگی نیاز به مدیریت‌کننده کابل افقی را از بین می‌برد و در نتیجه، فضای بیشتری در رک آزاد می‌شود. این مدل برای رک‌هایی با تراکم پورت بالا ایده‌آل است.

اصلاً نگران این همه تنوع نباشید! در بخش بعدی، یک چک‌لیست ساده برای انتخاب پچ پنل مناسب به شما ارائه خواهیم داد.

پچ پنل مناسب شبکه ما چیست؟

اکنون زمان آن رسیده که دانش تئوری را به یک تصمیم خرید هوشمندانه تبدیل کنیم. این بخش یک چک‌لیست کاربردی است که به شما کمک می‌کند تا علاوه بر مقایسه قیمت پچ پنل شبکه، ویژگی‌های فنی را نیز در نظر بگیرید و بهترین انتخاب را داشته باشید. کافی است به سوالات زیر پاسخ دهید.

• چه تعداد پورت نیاز دارید؟ پچ پنل‌ها معمولاً در ظرفیت‌های ۱۲، ۲۴، ۴۸ و حتی ۹۶ پورت عرضه می‌شوند. مدل ۲۴ پورت محبوب‌ترین گزینه برای دفاتر و شرکت‌های متوسط است، در حالی که مدل‌های ۴۸ و ۹۶ پورت برای شبکه‌های بزرگ و دیتاسنترها طراحی شده‌اند. همیشه ۲۰ تا ۳۰ درصد ظرفیت بیشتر از نیاز فعلی خود در نظر بگیرید. این کار به شما اجازه می‌دهد تا در آینده بدون نیاز به تعویض پچ پنل، شبکه خود را به راحتی گسترش دهید.
• چه اندازه و نوع نصبی مناسب شماست؟ ارتفاع تجهیزات قابل نصب در رک با واحد یونیت (U) اندازه‌گیری می‌شود که هر یونیت معادل ۴.۴۵ سانتی‌متر است. پچ پنل‌های ۲۴ پورت معمولاً 1U و مدل‌های ۴۸ پورت 2U فضا در رک اشغال می‌کنند. همچنین، باید بین نصب روی رک و نصب روی دیوار یکی را انتخاب کنید. مدل‌های Rack-Mount برای رک‌های استاندارد ۱۹ اینچی طراحی شده‌اند، در حالی که مدل‌های Wall-Mount برای فضاهای محدود که امکان نصب رک وجود ندارد، گزینه‌ای عالی هستند. ضمناً اگر برای سیستم نظارتی خود به دنبال فضای مناسب هستید، بررسی قیمت رک دوربین مداربسته می‌تواند به شما کمک کند.

• آیا به پشتیبانی از PoE نیاز دارید؟ PoE فناوری است که امکان انتقال همزمان داده و برق را روی یک کابل شبکه فراهم می‌کند. اگر در شبکه خود از دستگاه‌هایی مانند دوربین‌های مداربسته IP، تلفن‌های VoIP یا اکسس پوینت‌های بی‌سیم استفاده می‌کنید، حتماً پچ پنلی را انتخاب کنید که با استانداردهای PoE سازگار باشد. این کار تضمین می‌کند که برق به صورت ایمن و پایدار به دستگاه‌های شما، از دوربین‌های استاندارد گرفته تا دوربین‌های PTZ پرقدرت، منتقل می‌شود.
• کدام برندها معتبر هستند؟ کیفیت ساخت در عملکرد بلندمدت پچ پنل بسیار تأثیرگذار است. برندهای معتبر با استفاده از مواد باکیفیت، محصولاتی بادوام و قابل اطمینان تولید می‌کنند. برخی از معتبرترین برندها در بازار ایران و جهان عبارت‌اند از: لگراند (Legrand)، نگزنس (Nexans)، امپ (AMP)، دی-لینک (D-Link) و باگ (BUG). انتخاب یک برند معتبر، تضمینی برای کیفیت ساخت، عملکرد پایدار و پشتیبانی بلندمدت است.

هنگام خرید، به جزئیات کوچک اما مهمی مانند بدنه فلزی مستحکم دقت کنید. مهم‌تر از آن، اطمینان حاصل کنید که کانکتورها دارای روکش طلا هستند. این ویژگی فقط یک تجمل نیست، بلکه یک ضرورت فنی برای جلوگیری از خوردگی و تضمین یک اتصال پایدار با حداکثر تمامیت سیگنال برای سال‌های متمادی است. با پاسخ به این سوالات، شما به راحتی می‌توانید پچ پنل مناسب برای نیازهای خود را شناسایی و خریداری کنید.

جمع‌بندی

در این راهنما آموختیم که پچ پنل، فراتر از یک قطعه فلزی ساده، یک ابزار ضروری برای ایجاد نظم، انعطاف‌پذیری و مدیریت آسان در هر شبکه کامپیوتری است. انتخاب صحیح آن بر اساس تعداد پورت، نوع کابل، شرایط محیطی و نیازهای آینده، می‌تواند عملکرد، پایداری و مقیاس‌پذیری شبکه شما را به طور چشمگیری بهبود بخشد. سرمایه‌گذاری روی یک پچ پنل باکیفیت، یک هزینه نیست، بلکه یک سرمایه‌گذاری هوشمندانه برای آینده شبکه شماست. مزایای بلندمدت آن شامل صرفه‌جویی در هزینه‌های نگهداری، کاهش چشمگیر زمان عیب‌یابی و فراهم کردن زیرساختی برای رشد و توسعه کسب‌وکارتان خواهد بود.
